今回は名古屋本社営業２課から現場で使う図面についてお伝えします。
・3D CADを活用した、わかりやすい図面づくり
三岳工業では、設計段階から3D CADを活用した図面作成を行っています。

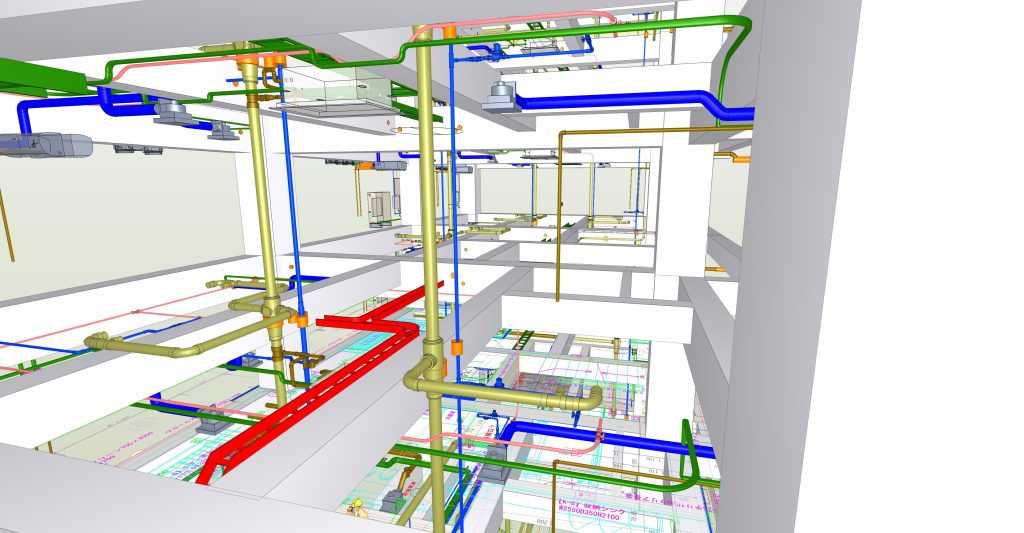

従来の2D図面だけでは伝わりにくかった高さ関係や奥行き、設備同士の取り合いも、3Dで立体的に確認することで、完成形をイメージしやすい設計が可能になります。
また、施工前に
・設備同士の干渉チェック
・配管・ダクトルートの確認
・メンテナンス性の検討
を行えるため、現場での手戻りやトラブルの防止にもつながっています。完成後のメンテナンス性も考える三岳工業だからこそ、現場目線を大切にした図面づくりを心がけています。
・手書きの時代から、3D CADへ
三岳工業では、現在3D CADを使った図面作成を行っていますが、創業当初はすべて手書きで図面を描くところから仕事が始まっていました。
ドラフターに向かい、定規と鉛筆で一本一本線を引く。
修正が出れば、何度も書き直し、図面用紙は消しゴムの跡で真っ白になることも珍しくありませんでした。それでも、現場で困らない図面を描くことが何より大切でした。
時代とともに設計の方法は変わり、現在は3D CADを導入。
よりわかりやすく、精度の高い図面作成が可能になっています。
ただ、道具が変わっても変わらないのは、
「この図面で現場は本当にスムーズに施工できるか」という視点です。
手書き時代に培われた現場感覚と経験に、3D CADという新しい技術を掛け合わせることで、三岳工業ならではの図面づくりが生まれています。
そして、一番大切な「お客様」に喜んでいただく為に！
会社の経営理念「感謝、創造、感動」をモットーに、これからも作図技術を向上して参ります。
